Puntos de contacto y raíles de alimentación, y contactos que siguen sujetando después de un año

Las mejores protoboards y cables jumper de 2026

Una protoboard permite montar y cambiar un circuito sin soldar: los componentes y cables se insertan en contactos de muelle conectados en filas. El número de puntos de contacto publicado en cada placa fija su tamaño, y las placas de media y de tamaño completo siguen disposiciones comunes. Los raíles de alimentación de los bordes llevan la alimentación y la masa; en algunas placas los raíles están cortados a la mitad, causa frecuente de una mitad sin alimentación. La calidad de los contactos es la característica que separa las buenas placas de las malas — los contactos que pierden agarre dan fallos intermitentes que parecen errores de diseño —, y el anuncio puede nombrar el material de los contactos. Una base adhesiva fija la placa a un soporte; las placas que se encajan entre sí amplían un montaje. Los cables jumper vienen en tipos: macho-macho para protoboards, y macho-hembra o hembra-hembra para conectar placas con pines. Las longitudes y una mezcla de colores hacen los circuitos más fáciles de seguir, y los cables precortados que quedan planos mantienen ordenada una placa. La sección del cable importa para la corriente. Después, el contenido del lote y si los raíles llevan marcada la polaridad. Comparamos puntos de conexión, líneas de alimentación, calidad de los contactos, base adhesiva, tipos y longitudes de cables, calibre y contenido del paquete.

Las piezas y materiales que merecen un sitio en el banco

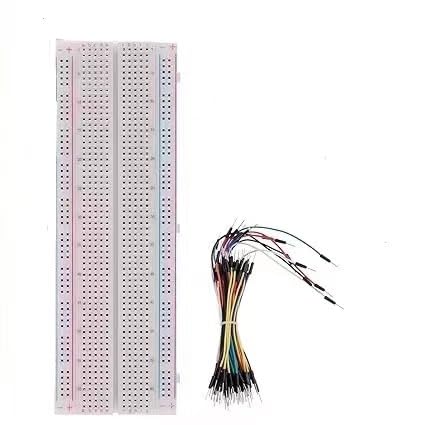

  1. Protoboard blanca larga sin soldadura con líneas de riel rojas y azules en ambos bordes, junto a un manojo de cables puente flexibles

    CyConncet Protoboard sin soldadura de 5,4 × 16,5 cm con dos tiras de distribución

    Una protoboard sin soldadura de CyConncet de 5,4 × 16,5 × 0,85 cm en ABS, con pinzas de muelle de bronce fosforoso niquelado, dos tiras de distribución, filas superior e inferior conectadas en horizontal y el resto en vertical, para cables de 0,8 mm, y ensamblable con otras unidades.

    Puntos de conexión
    Dos tiras de distribución, 200 contactos, primer punto
    Líneas de alimentación
    Filas superior e inferior conectadas en horizontal y partidas en el centro, cuarto punto
    Calidad de los contactos
    Clips de muelle de bronce fosforoso niquelado, primer punto
    Base adhesiva
    Ausente del anuncio — Plástico ABS, unible por módulos, segundo y quinto punto
    Tipos y longitudes de cables
    Ausente del anuncio — diámetro de cable puente correspondiente de 0,8 mm, primer y segundo punto
    Calibre
    Diámetro de hilo de 0,8 mm, segundo punto
    Contenido del paquete
    Ausente del texto del anuncio — placa de 5,4 × 16,5 × 0,85 cm, primer punto; la foto del producto muestra la placa con un manojo de cables puente flexibles
    Referencia de Amazon
    B0D3BZBHVS (la misma referencia en 6 mercados de Amazon)
    EAN
    0784633677708
    • Contactos de bronce fosforoso niquelado
    • Tamaño de la placa indicado: 5,4 × 16,5 × 0,85 cm
    • Rieles cortados en el centro

    Ideal para: Un principiante que prototipa circuitos pequeños y quizá una placas más adelante.

    ≈ 5 €
    Ver precio en Amazon

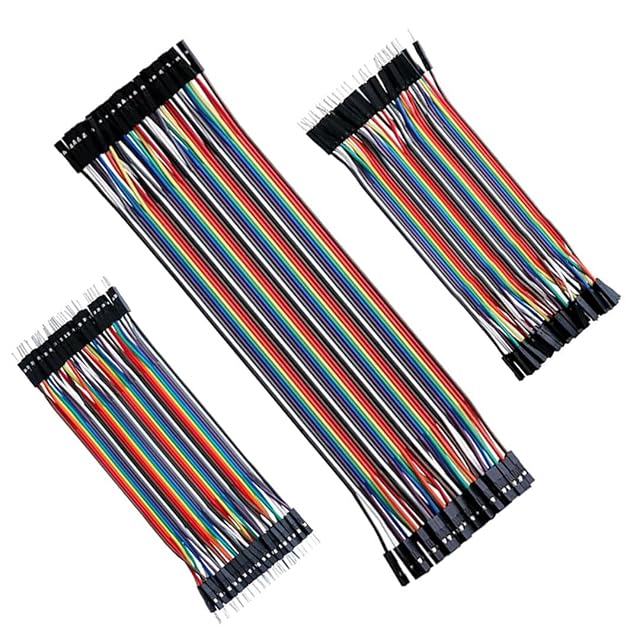

  2. Tres cintas de cables puente arcoíris, una larga y dos cortas, con extremos de pin y de zócalo

    GERUI Cables puente 120 piezas, M-H, M-M y H-H, 10 y 20 cm, 28 AWG

    Tres cintas de 40 cables puente de GERUI — macho-hembra, macho-macho y hembra-hembra — en longitudes de 10 y 20 cm, de 28 AWG con aislamiento de PVC y extremos de paso 2,54 mm, separables en cables sueltos.

    Puntos de conexión
    Ausente del anuncio — solo cables
    Líneas de alimentación
    Ausente del anuncio
    Calidad de los contactos
    Pines y contactos pequeños de paso 2,54 mm, que sujetan con firmeza, tercer y quinto punto
    Base adhesiva
    Ausente del anuncio
    Tipos y longitudes de cables
    40 macho-hembra, 40 macho-macho y 40 hembra-hembra; 10 cm y 20 cm, primer y segundo punto
    Calibre
    28 AWG, título
    Contenido del paquete
    3 cables planos de 40 hilos, 120 en total, título y segundo punto
    Referencia de Amazon
    B0DGBYR2YL (la misma referencia en 6 mercados de Amazon)
    EAN
    0744243857648
    • Los tres tipos de extremo
    • Dos longitudes: 10 y 20 cm
    • «Macho a hembra» en el título, tres tipos en la caja

    Ideal para: Un maker que cablea módulos a una placa o al conector GPIO de un ordenador de placa única.

    ≈ 6 €
    Ver precio en Amazon

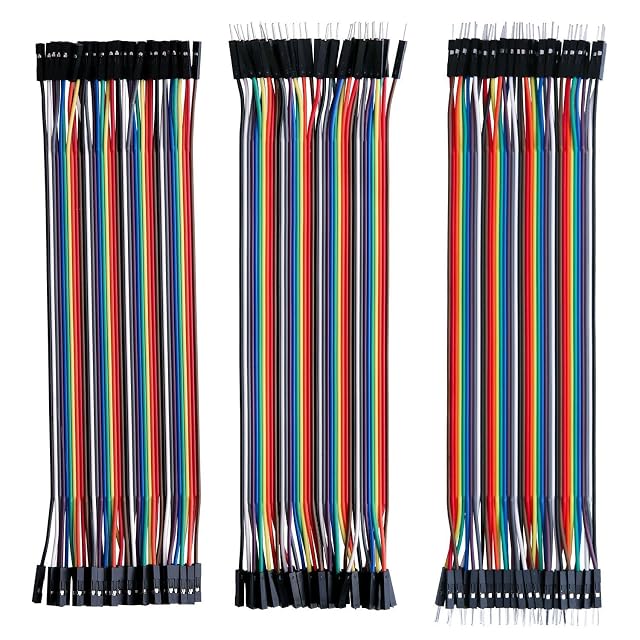

  3. Tres cintas de cables puente arcoíris de igual longitud: zócalo a zócalo, zócalo a pin y pin a pin

    ELEGOO Cables puente 3 × 40, 20 cm, M-M, H-M y H-H

    Tres cintas de 40 cables puente de 20 cm de ELEGOO — hembra-hembra, macho-hembra y macho-macho — en muchos colores para seguir un circuito, separables en cables sueltos.

    Puntos de conexión
    Ausente del anuncio — solo cables
    Líneas de alimentación
    Ausente del anuncio
    Calidad de los contactos
    Ausente del anuncio
    Base adhesiva
    Ausente del anuncio
    Tipos y longitudes de cables
    40 hembra-hembra, 40 macho-hembra, 40 macho-macho; 20 cm, tercer y cuarto punto
    Calibre
    Ausente del anuncio
    Contenido del paquete
    3 cables planos de 40 hilos, cuarto punto
    Referencia de Amazon
    B01EV70C78 (la misma referencia en 3 mercados de Amazon)
    EAN
    0719377200424
    • Los tres tipos de extremo
    • Muchos colores para seguir un circuito
    • Una sola longitud: 20 cm

    Ideal para: Un usuario de protoboard que quiere una longitud de cada tipo de cable del mismo fabricante que su placa.

    ≈ 7 €
    Ver precio en Amazon

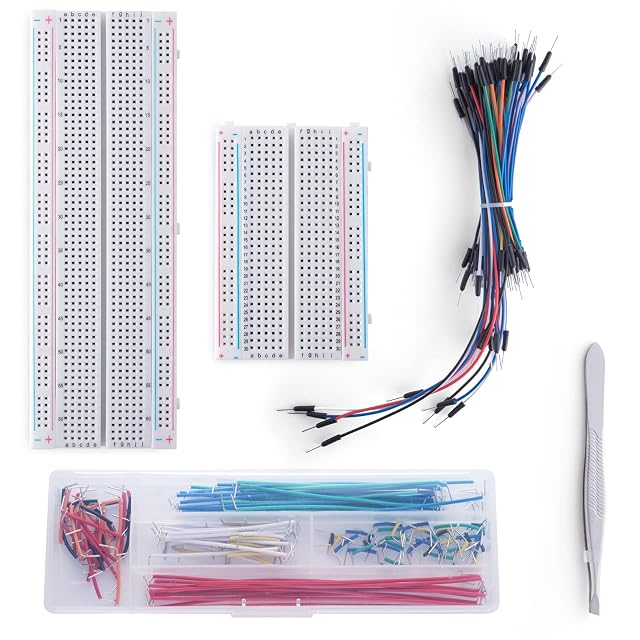

  4. Una protoboard de 830 puntos y otra de 400 puntos, un manojo de cables puente flexibles, una caja de puentes en U con código de colores y unas pinzas

    Aypzuke Kit de protoboards: placas de 830 y 400, 140 puentes en U en 14 longitudes, 65 cables flexibles, pinzas

    Un kit de protoboards de Aypzuke con una placa de 830 puntos y otra de 400 puntos de ABS con contactos de bronce fosforoso niquelado, 140 puentes en U macho-macho de 24 AWG en 14 longitudes de 2 a 125 mm, 65 cables puente flexibles y unas pinzas, en una caja.

    Puntos de conexión
    1 protoboard de 830 puntos y 1 de 400 puntos, primer y segundo punto
    Líneas de alimentación
    Ausente del anuncio
    Calidad de los contactos
    Tiras de contacto de bronce fosforoso niquelado, segundo punto
    Base adhesiva
    Ausente del anuncio — Placas de plástico ABS, segundo punto
    Tipos y longitudes de cables
    140 puentes en U macho-macho en 14 longitudes: 2, 5, 7, 10, 12, 15, 17, 20, 22, 25, 50, 75, 100 y 125 mm; 65 cables puente flexibles, primer y tercer punto
    Calibre
    24 AWG para los puentes en U, tercer punto
    Contenido del paquete
    2 protoboards, 140 puentes en U, 65 cables flexibles, pinzas, caja, primer punto
    Referencia de Amazon
    B0BMFXPSVG (la misma referencia en 6 mercados de Amazon)
    EAN
    0760627267377
    • Catorce longitudes de puentes predoblados, cada una enumerada
    • Dos placas, de 830 y 400 puntos
    • Los cables flexibles no se describen más allá de su número

    Ideal para: Un maker que quiere un cableado ordenado y plano en la placa, con puentes cortados a medida.

    ≈ 9 €
    Ver precio en Amazon

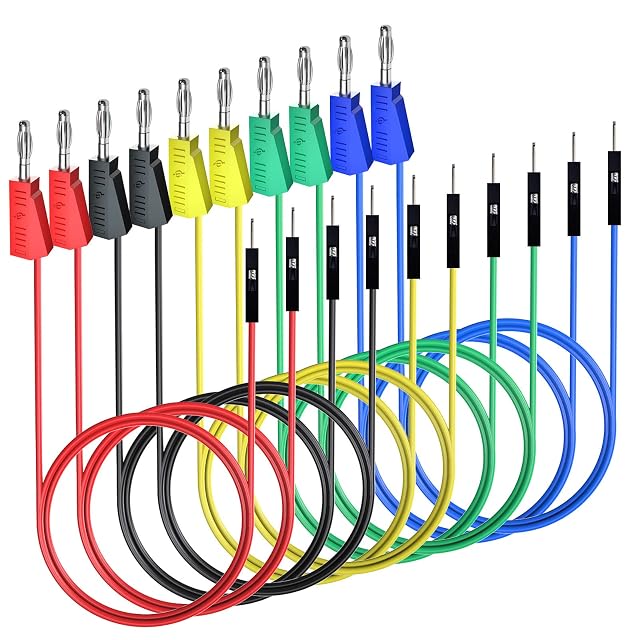

  5. Diez cables de silicona en pares rojo, negro, amarillo, verde y azul, con clavijas banana apilables en un extremo y pines en el otro

    Cleqee Cables de clavija banana apilable a pin macho de protoboard, 10 piezas, silicona

    Diez cables de prueba de Cleqee con aislamiento de silicona blanda, de unos 27,2 cm, cada uno con una clavija banana apilable en un extremo y un pin macho para protoboard en el otro, en cinco colores, para conectar fuentes de alimentación, multímetros y tiras LED a una protoboard.

    Puntos de conexión
    Ausente del anuncio — solo cables
    Líneas de alimentación
    Ausente del anuncio
    Calidad de los contactos
    Conectores banana apilables; pines macho de cobre puro para protoboard, segundo y tercer punto
    Base adhesiva
    Ausente del anuncio
    Tipos y longitudes de cables
    Conector banana a pin macho de protoboard, unos 27,2 cm, aislamiento de silicona, primero, tercer y quinto punto
    Calibre
    Ausente del anuncio
    Contenido del paquete
    10 cables en 5 colores, quinto punto
    Referencia de Amazon
    B08Q7PXVL9 (la misma referencia en 5 mercados de Amazon)
    EAN
    0784110446100
    • Clavijas banana apilables
    • Aislamiento de silicona blanda
    • Ni sección ni corriente admisible

    Ideal para: Un maker que alimenta una protoboard desde una fuente de laboratorio o la mide con un multímetro.

    ≈ 10 €
    Ver precio en Amazon

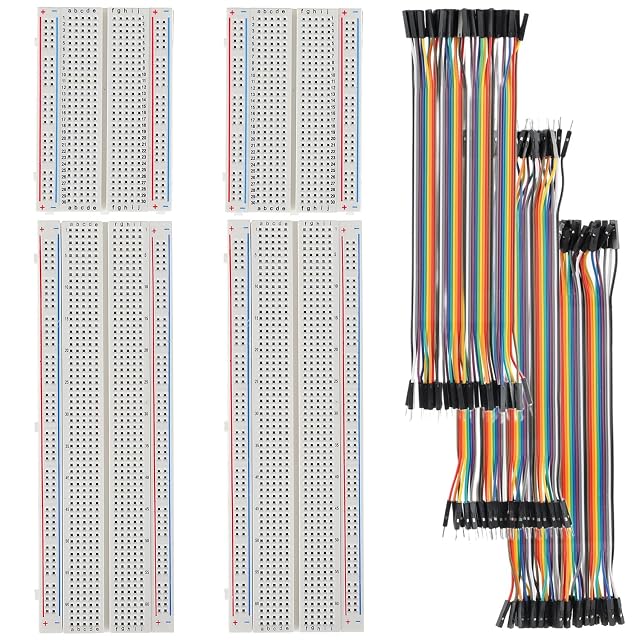

  6. Dos protoboards de 400 puntos y dos de 830 puntos junto a tres cintas de puentes arcoíris

    HUAREW Kit de protoboards: placas de 2 × 830 y 2 × 400, cintas de 40 puentes H-H, H-M y M-M

    Un kit de protoboards de HUAREW con dos protoboards de 830 puntos y dos de 400 puntos que admiten cable de 20–29 AWG (0,3–0,8 mm), y cintas de 40 puentes hembra-hembra, hembra-macho y macho-macho con conductores de cobre de 10 hilos.

    Puntos de conexión
    2 protoboards de 830 puntos y 2 de 400 puntos, quinto punto
    Líneas de alimentación
    Ausente del anuncio
    Calidad de los contactos
    Orificios de pines limpios; pines metálicos que no se doblan con facilidad, primer punto
    Base adhesiva
    Ausente del anuncio
    Tipos y longitudes de cables
    Cables planos F2F, F2M y M2M de 40 pines, quinto punto; 21 cm en el título; cobre trenzado de 10 hilos con funda de plástico, tercer punto
    Calibre
    Las placas admiten cable de 20–29 AWG (0,3–0,8 mm), segundo punto
    Contenido del paquete
    2 protoboards de 830 y 2 de 400 puntos, 3 cables planos de puentes de 40 pines, quinto punto
    Referencia de Amazon
    B0B5TCKTQH (la misma referencia en 5 mercados de Amazon)
    EAN
    0762917155524
    • Cuatro protoboards
    • Rango de cable que admiten las placas: 20–29 AWG
    • Longitud de los puentes solo en el título

    Ideal para: Un aula o un maker que mantiene varios circuitos montados a la vez.

    ≈ 13 €
    Ver precio en Amazon

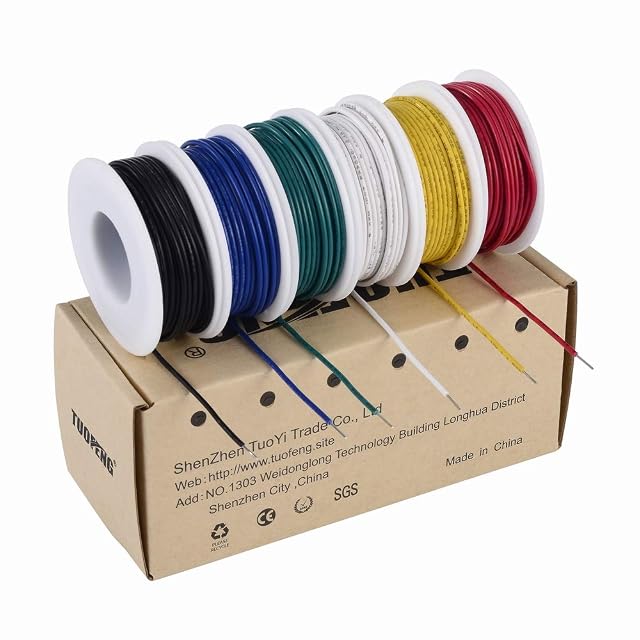

  7. Seis bobinas de cable negro, azul, verde, blanco, amarillo y rojo sobre una caja de TUOFENG

    TUOFENG Cable rígido de conexión 22 AWG UL1007, 6 colores × 9 m

    Seis bobinas de 9 m de cable rígido de conexión 22 AWG UL1007 de TUOFENG, de cobre estañado con aislamiento de PVC de 0,010 in para 300 V y 80 °C con clasificación de llama VW-1, en rojo, negro, verde, amarillo, azul y blanco.

    Puntos de conexión
    Ausente del anuncio — solo hilo
    Líneas de alimentación
    Ausente del anuncio
    Calidad de los contactos
    Conductor de cobre estañado rígido, primer y quinto punto
    Base adhesiva
    Ausente del anuncio
    Tipos y longitudes de cables
    Hilo rígido de conexión, 6 bobinas de 9 m (30 ft), quinto punto
    Calibre
    22 AWG, 0,32 mm², título y primer punto
    Contenido del paquete
    6 bobinas: rojo, negro, verde, amarillo, azul, blanco, quinto punto; PVC 0,010 in, 300 V, 80 °C, VW-1, segundo y cuarto punto
    Referencia de Amazon
    B07V5FVSYL (la misma referencia en 5 mercados de Amazon)
    EAN
    0607994214750
    • Valores nominales indicados: 300 V, 80 °C, VW-1
    • Macizo de 22 AWG, una sección habitual en protoboard
    • Hay que cortarlo y pelarlo

    Ideal para: Un maker que corta los puentes a la longitud exacta para un cableado ordenado en protoboard y placa perforada.

    ≈ 18 €
    Ver precio en Amazon
